盤式AH系列
精密行星減速機為_(kāi)圓盤輸出式減速器，其結構緊密、小型、微體積、高功率密度， 大扭矩、電機安裝簡便，也可以選擇帶有長度補償軸的安裝。安裝方式多樣化，可垂直，水平，與從動軸上下安裝，常用于激光切割機等其他場合的應用，下面我們來詳細介紹一下AH精密行星減速機的各部位技術參數，使用戶有具體的了解。
如下圖所示：

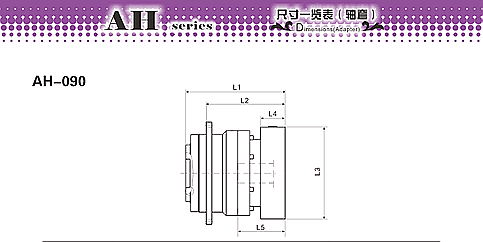

AH90精密1段、電機軸徑14的外形尺寸圖，機身總長度為100mm，那么機殼的尺寸是70mm，從輸出端面到圓盤的長度為30mm;AH90盤式行星減速機的輸出連接法蘭直徑為118，止口直徑90，高度為10mm,厚度為6mm,圓盤直徑總長63mm。
我們?cè)趤?lái)看輸入端尺寸，用戶在選型時這部分的技術參數尤為重要，從圖上我們可以看出機身直徑達到了89mm，伺服電機輸入連接法蘭之間為65mm，電機軸徑14mm，軸孔深度35mm。輸入端尺寸可隨安裝馬達的具體尺寸而有所差異，電機軸徑與輸入軸徑稍微有差異時，可以裝上軸襯套。
根據以上對于AH

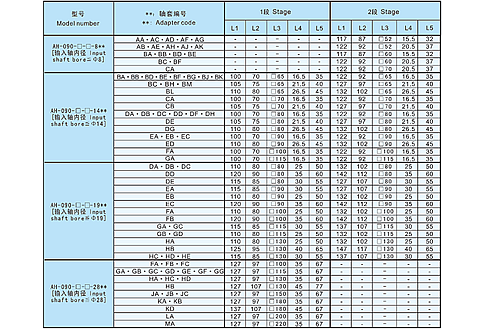

精密行星減速機各部位的參數詳細解讀，我們可以看出如圖上所示：AH-090精密單級的馬達軸徑為≤14的外形尺寸，和電機≤19的尺寸，還有電機軸徑≤28的外形尺寸都詳細標出，如您在選型時有不懂之處可咨詢權立公司。
選用AH90精密行星減速機時要充分考慮其負載能力、輸出轉速、工作條件、使用環境等因素。請朋友們?cè)谟嗀洉r(shí)需提供電機具體型號（電機軸，定位臺階，安裝孔距 孔徑），才可正確的選型。
